Elegir qué ver
Arriba de cada panel hay un buscador que agrupa por Dispositivos, Pantallas y Mapas, para elegir qué equipo o vista mostrar en esa celda. Al lado, un ícono de flecha abre un menú con las cuatro vistas disponibles:
- Mapa (solo si esa celda tiene un mapa asociado)
- Display
- Eventos
- Gráficas
Desde ese mismo menú podés maximizar o cerrar la celda.
Leer el Display
El Display reproduce el panel real del equipo instalado, con la misma referencia visual que un operador de campo:
- Los círculos o cuadrados de color son LEDs: representan un estado digital (abierto/cerrado, alarma, bloqueo, etc.). Pasá el mouse por encima (o mantené tocado en el celular) para ver su nombre y su estado exacto.
- Los números y textos sueltos, sin ícono, son mediciones (corriente, tensión, etc.) o textos de estado, dibujados directamente sobre el panel.
Cuatro ejemplos reales, de distintos fabricantes:

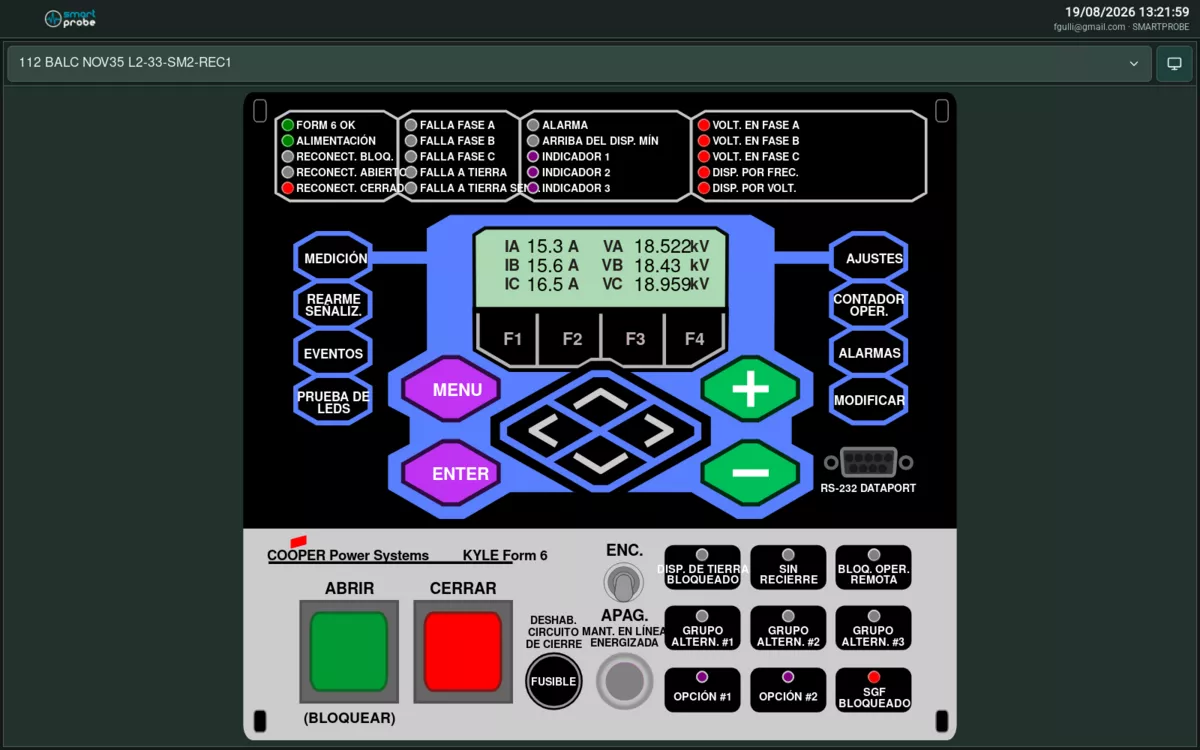

Reconectador Eaton Form 6.

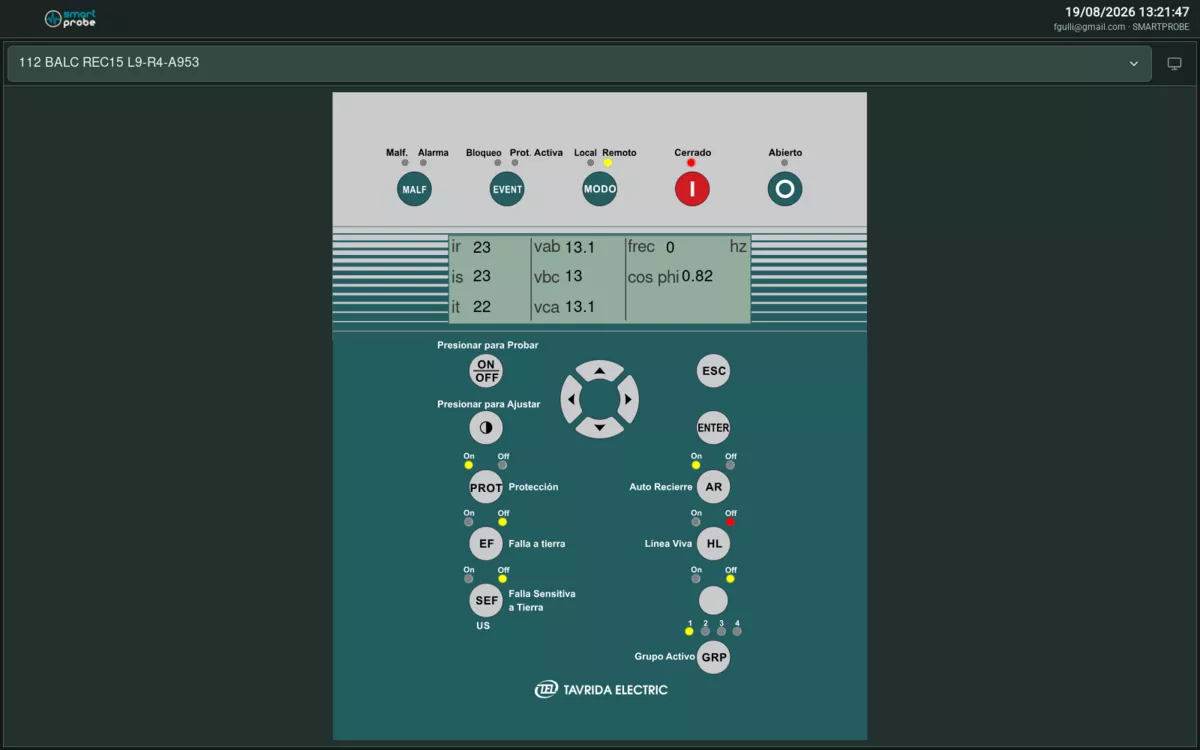

Reconectador Tavrida.

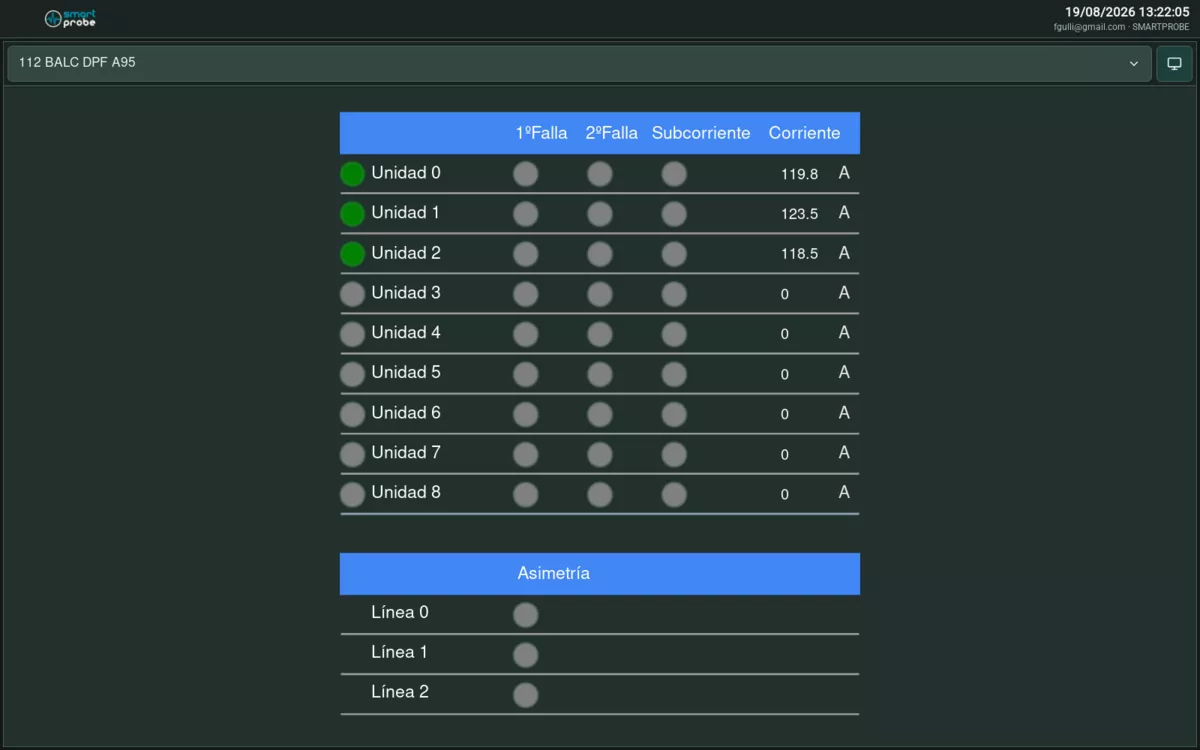

Detector de paso de falla Kries.

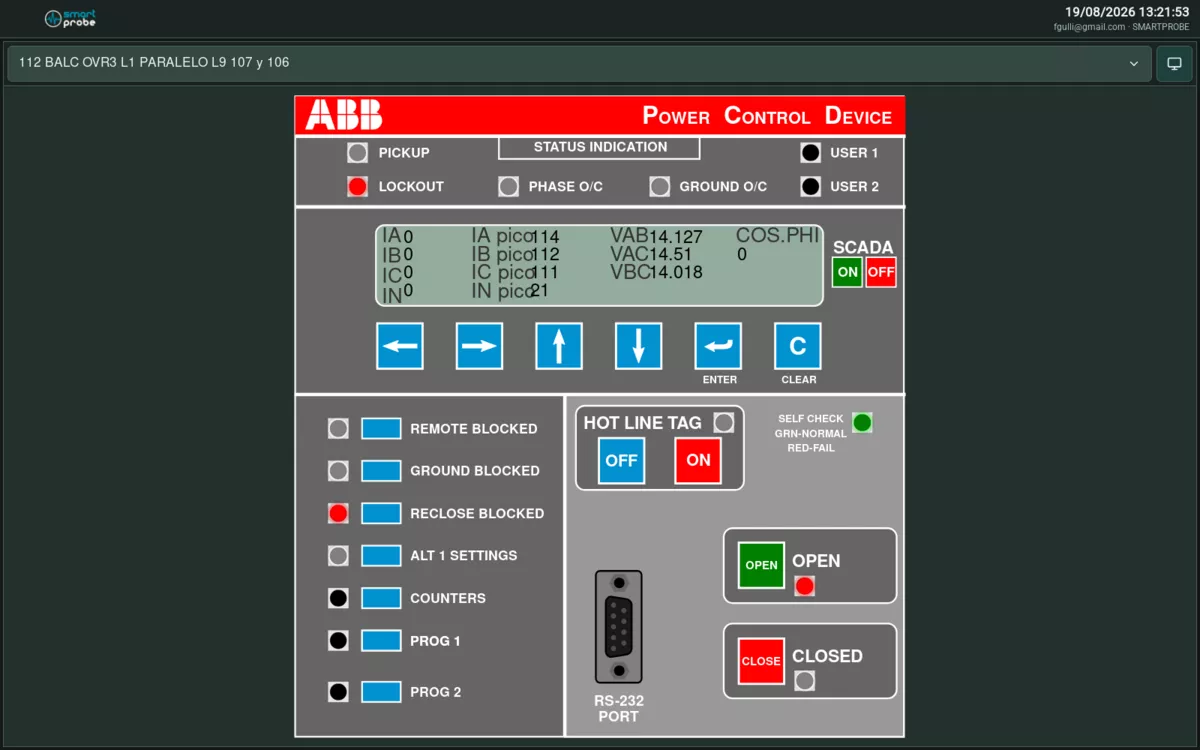

Reconectador ABB PCD2000.
